產品介紹

干式試驗變壓器是檢驗電氣設備性能的重要項目之一。采用線圈環氧真空澆注而成，并有效地削弱了漏磁提高了絕緣強度和抗?jié)衲芰?。特別適用于電力系統及各電力用戶在現場檢測各種電器設備的絕緣性能，直流耐壓及泄漏電流試驗。

它廣泛適用于電力系統、農電、鐵路、油田、變電站、發水電廠及廠礦企業、大專中院?？蒲袉挝桓邏涸囼?yàn)室。

產品特征

1、體積小、重量輕、結構緊實，免維護；
    2、接線簡單直觀，使用方便；
    3、絕緣可靠性好，外形美觀；
    4、有過電壓保護功能，安全可靠。

產品別稱

高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓發生器、高壓升壓器、高壓耐壓機、高壓耐壓儀、干式試驗變壓器

技術參數

1、阻抗電壓：≤12%
    2、輸出電壓波形：正弦波

3、空載電流：<4%
    4、表面溫升：<55℃
    5、允許連續運行時間：60min
    6、主要產品規格



規格型號	容量(kVA)	輸入電壓(V)	輸出電壓(kV)	輸出電流(mA)	外形尺寸	重量
GTB-1.5/50	1.5	200 或 400	50	30	260×240×450	12
GTB-3/50	3			60	330×280×510	25
GTB-5/50	5			100	330×280×510	37
GTB-10/50	10			200	360×350×850	32
GTB-15/50	15			300	360×350×950	72
GTB-20/50	20			400	360×350×1000	78
GTB-25/50	25			500	430×450×1100	82
GTB-30/50	30			600	430×450×1200	120
GTB-5/100	5	200 或 400	100	50	360×350×1000	72
GTB-10/100	10			100	360×350×1100	75
GTB-15/100	15			150	360×350×1200	78
GTB-20/100	20			200	430×450×1200	82
GTB-25/100	25			250	430×450×1200	110
GTB-30/100	30			300	430×450×1200	120
GTB-15/120	15		120	125	360×350×1100	85
GTB-20/120	20			160	430×450×1200	90
GTB-25/120	25			200	430×450×1200	115
GTB-30/120	30			250	430×450×1200	130

說明：非標或不在表中的見標牌參數





相關產品

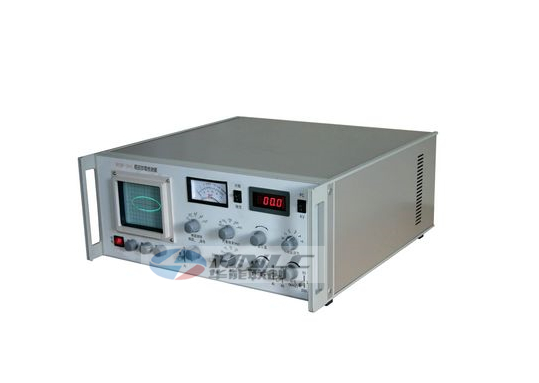

• HLJF-II局部放電測試儀
• HNCDJ系列電機高壓耐壓試驗裝置
• HNLC-JF無局部放電耐壓試驗成套裝置
• HNYD系列智能工頻耐壓試驗裝置

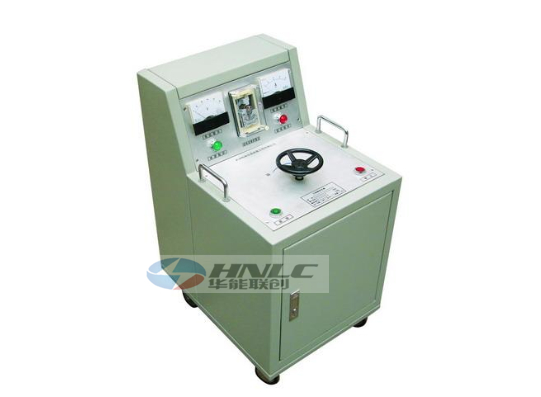

• TC（XC）-II系列智能控制臺
• TC(XC)系列全智能控制箱
• SFQ-B電子式多倍頻發生器（一體機）
• YD油浸式試驗變壓器
• RCB系列電容分壓器高壓測量裝置
• YDQ充氣式試驗變壓器
• HNVLF系列程控超低頻高壓發生器

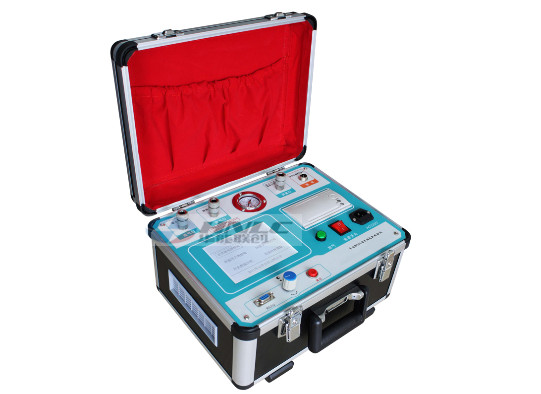

• HNMD-3000 SF6密度繼電器校驗儀
• 大電流試驗導線
• SFQ系列三倍頻電源發生器
• FRC系列交直流（分壓器）高壓測量裝置
• HNLC-HI絕緣靴(手套)耐壓試驗裝置
• HNLC-H絕緣靴(手套)耐壓試驗裝置

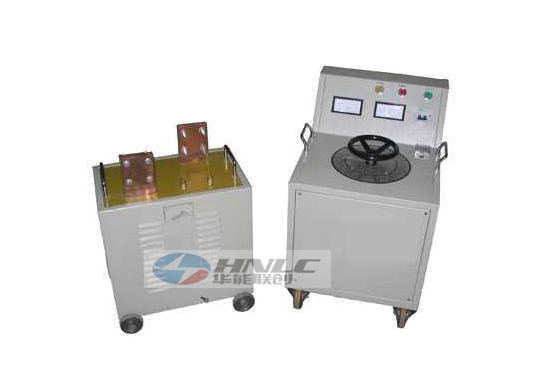

• DDG系列大電流發生器
